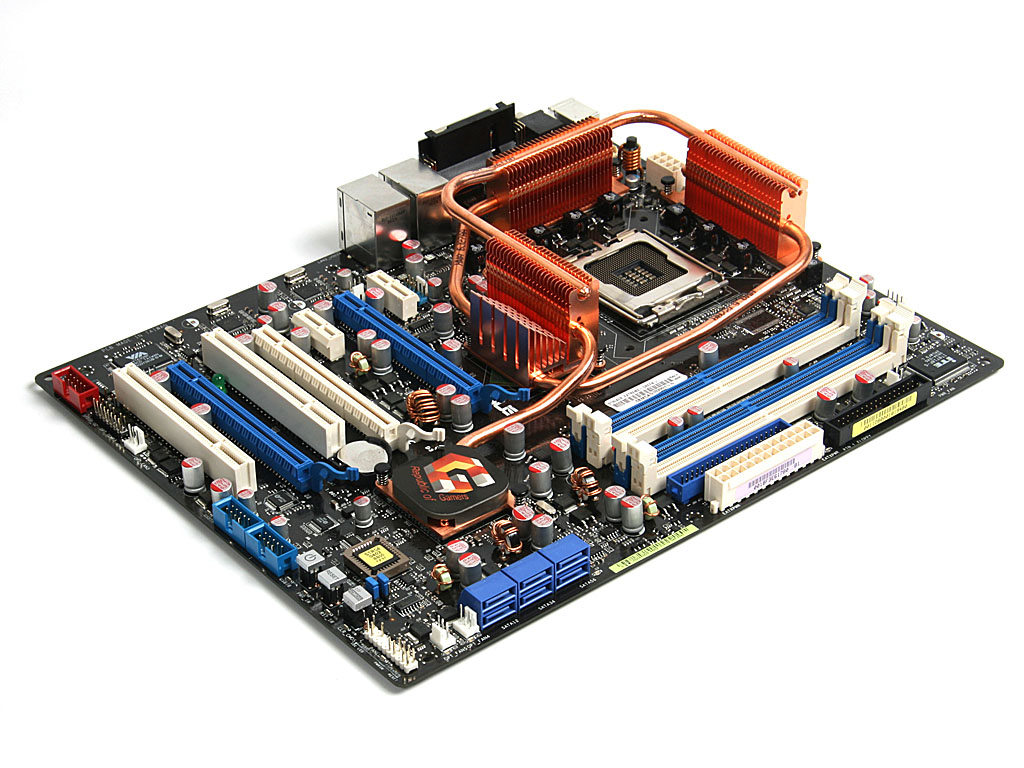

[主板]主板构成部分

2010-05-18 20:14:26 作者：购看科技编辑 来源：电脑知识 网友评论 0 条

1、芯片部分
    BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。能够让主板识别各种硬件，还可以设置引导系统的设备，调整CPU外频等。BIOS芯片是可以写入的，这方便用户更新BIOS的版本，以获取更好的性能及对电脑最新硬件的支持，当然不利的一面便是会让主板遭受诸如CIH病毒的袭击。
    南北桥芯片：横跨AGP插槽左右两边的两块芯片就是南北桥芯片。南桥多位于PCI插槽的上面；而CPU插槽旁边，被散热片盖住的就是北桥芯片。芯片组以北桥芯片为核心，一般情况，主板的命名都是以北桥的核心名称命名的（如P45的主板就是用的P45的北桥芯片）。北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，由于发热量较大，因而需要散热片散热。南桥芯片则负责硬盘等存储设备和PCI之间的数据流通。南桥和北桥合称芯片组。芯片组在很大程度上决定了主板的功能和性能。需要注意的是，AMD平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片的方式，如nVIDIA nForce 4便采用无北桥的设计。从AMD的K58开始，主板内置了内存控制器，因此北桥便不必集成内存控制器，这样不但减少了芯片组的制作难度，同样也减少了制作成本。现在在一些高端主板上将南北桥芯片封装到一起，只有一个芯片，这样大大提高了芯片组的功能。
    RAID控制芯片：相当于一块RAID卡的作用，可支持多个硬盘组成各种RAID模式。目前主板上集成的RAID控制芯片主要有两种：HPT372 RAID控制芯片和Promise RAID控制芯片。 　　

2、扩展槽部分
    所谓的“插拔部分”是指这部分的配件可以用“插”来安装，用“拔”来反安装。 　　
    内存插槽：内存插槽一般位于CPU插座下方。图中的是DDR SDRAM插槽，这种插槽的线数为184线。
    AGP插槽：颜色多为深棕色，位于北桥芯片和PCI插槽之间。AGP插槽有1×、2×、4×和8×之分。AGP4×的插槽中间没有间隔，AGP2×则有。在PCI Express出现之前，AGP显卡较为流行，其传输速度最高可达到2133MB/s(AGP8×）。
    PCI Express插槽：随着3D性能要求的不断提高，AGP已越来越不能满足视频处理带宽的要求，目前主流主板上显卡接口多转向PCI Exprss。PCI Exprss插槽有1×、2×、4×、8×和16×之分。注:目前主板支持双卡:(NVIDIA SLI/ ATI 交叉火力)PCI插槽：PCI插槽多为乳白色，是主板的必备插槽，可以插上软Modem、声卡、股票接受卡、网卡、多功能卡等设备。
    CNR插槽：多为淡棕色，长度只有PCI插槽的一半，可以接CNR的软Modem或网卡。这种插槽的前身是AMR插槽。CNR和AMR不同之处在于：CNR增加了对网络的支持性，并且占用的是ISA插槽的位置。共同点是它们都是把软Modem或是软声卡的一部分功能交由CPU来完成。这种插槽的功能可在主板的BIOS中开启或禁止。

3、对外接口部分
    硬盘接口：硬盘接口可分为IDE接口和SATA接口。在型号老些的主板上，多集成2个IDE口，通常IDE接口都位于PCI插槽下方，从空间上则垂直于内存插槽(也有横着的)。而新型主板上，IDE接口大多缩减，甚至没有，代之以SATA接口。
    软驱接口：连接软驱所用，多位于IDE接口旁，比IDE接口略短一些，因为它是34针的，所以数据线也略窄一些。
    COM接口(串口)：目前大多数主板都提供了两个COM接口，分别为COM1和COM2，作用是连接串行鼠标和外置Modem等设备。COM1接口的I/O地址是03F8h-03FFh，中断号是IRQ4；COM2接口的I/O地址是02F8h-02FFh，中断号是IRQ3。由此可见COM2接口比COM1接口的响应具有优先权，现在市面上已很难找到基于该接口的产品。
    PS/2接口：PS/2接口的功能比较单一，仅能用于连接键盘和鼠标。一般情况下，鼠标的接口为绿色、键盘的接口为紫色。PS/2接口的传输速率比COM接口稍快一些，但这么多年使用之后，虽然现在绝大多数主板依然配备该接口，但支持该接口的鼠标和键盘越来越少，大部分外设厂商也不再推出基于该接口的外设产品，更多的是推出USB接口的外设产品，不过值得一提的时候，由于该接口使用非常广泛，因此很多使用者即使在使用USB也更愿意通过PS/2-USB转接器插到PS/2上使用，外加键盘鼠标每一代产品的寿命都非常长，因此接口现在依然使用效率极高，但在不久的将来，被USB接口所完全取代的可能性极高。
    USB接口：USB接口是现在最为流行的接口，最大可以支持127个外设，并且可以独立供电，其应用非常广泛。USB接口可以从主板上获得500mA的电流，支持热拔插，真正做到了即插即用。一个USB接口可同时支持高速和低速USB外设的访问，由一条四芯电缆连接，其中两条是正负电源，另外两条是数据传输线。高速外设的传输速率为12Mbps，低速外设的传输速率为1.5Mbps。此外，USB2.0标准最高传输速率可达480Mbps。USB3.0已经开始出现在最新主板中，将不久会被推广。
    LPT接口(并口)：一般用来连接打印机或扫描仪。其默认的中断号是IRQ7，采用25脚的DB-25接头。并口的工作模式主要有三种：1、SPP标准工作模式。SPP数据是半双工单向传输，传输速率较慢，仅为15Kbps，但应用较为广泛，一般设为默认的工作模式。2、EPP增强型工作模式。EPP采用双向半双工数据传输，其传输速率比SPP高很多，可达2Mbps，目前已有不少外设使用此工作模式。3、ECP扩充型工作模式。ECP采用双向全双工数据传输，传输速率比EPP还要高一些，但支持的设备不多。现在使用LPT接口的打印机与扫描仪已经基本很少了，多为使用USB接口的打印机与扫描仪。
    MIDI接口：声卡的MIDI接口和游戏杆接口是共用的。接口中的两个针脚用来传送MIDI信号，可连接各种MIDI设备，例如电子键盘等，现在市面上已很难找到基于该接口的产品。
    SATA接口：SATA的全称是Serial Advanced Technology Attachment（串行高级技术附件，一种基于行业标准的串行硬件驱动器接口），是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范，在IDF Fall 2001大会上，Seagate宣布了Serial ATA 1.0标准，正式宣告了SATA规范的确立。SATA规范将硬盘的外部传输速率理论值提高到了150MB/s，比PATA标准ATA/100高出50%，比ATA/133也要高出约13%，而随着未来后续版本的发展，SATA接口的速率还可扩展到2X和4X（300MB/s和600MB/s）。从其发展计划来看，未来的SATA也将通过提升时钟频率来提高接口传输速率，让硬盘也能够超频。
