[电热毯]电热毯工作原理

2010-10-06 12:24:42 作者：购看家电编辑 来源：家电知识 网友评论 0 条

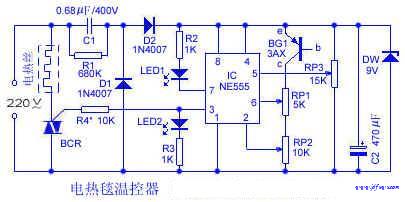

电路如下图所示。图中IC为NE555时基电路；RP3为温度调节电位器，其滑动臂电位决定IC的触发电位V2和阈电位Vf，且V5=Vf=2Vz。 220V交流电压经C1、R1限流降压，D1、D2整流，C2滤波，DW稳压后，获得9V左右的电压供IC用。室温下接通电源，因已调V2电热丝通电发热，温度逐渐升高。热敏传感器BG1随温度的升高，其穿透电流Iceo增大，V2、 V6升高。当V2>Vz，V6≥Vf 时，IC翻转，③脚变为低电位，BCR截止邮电局热丝停止发热，温度开始逐渐下降，BG1的Iceo随之逐渐减小，V2、V6降低。当 V6元件选择：BG1可选用3AX、3AG等PNP型锗管；BCR用400V以上小型塑封双向可控硅，其它元件可按图标选用。

制作要点：热敏传感器BG1可用耐温的细软线引出，并将其连同管脚接头装入一电容器铝壳内，注入导热硅脂，制成温度探头。使用时，把该探头放在适当部位即可。
